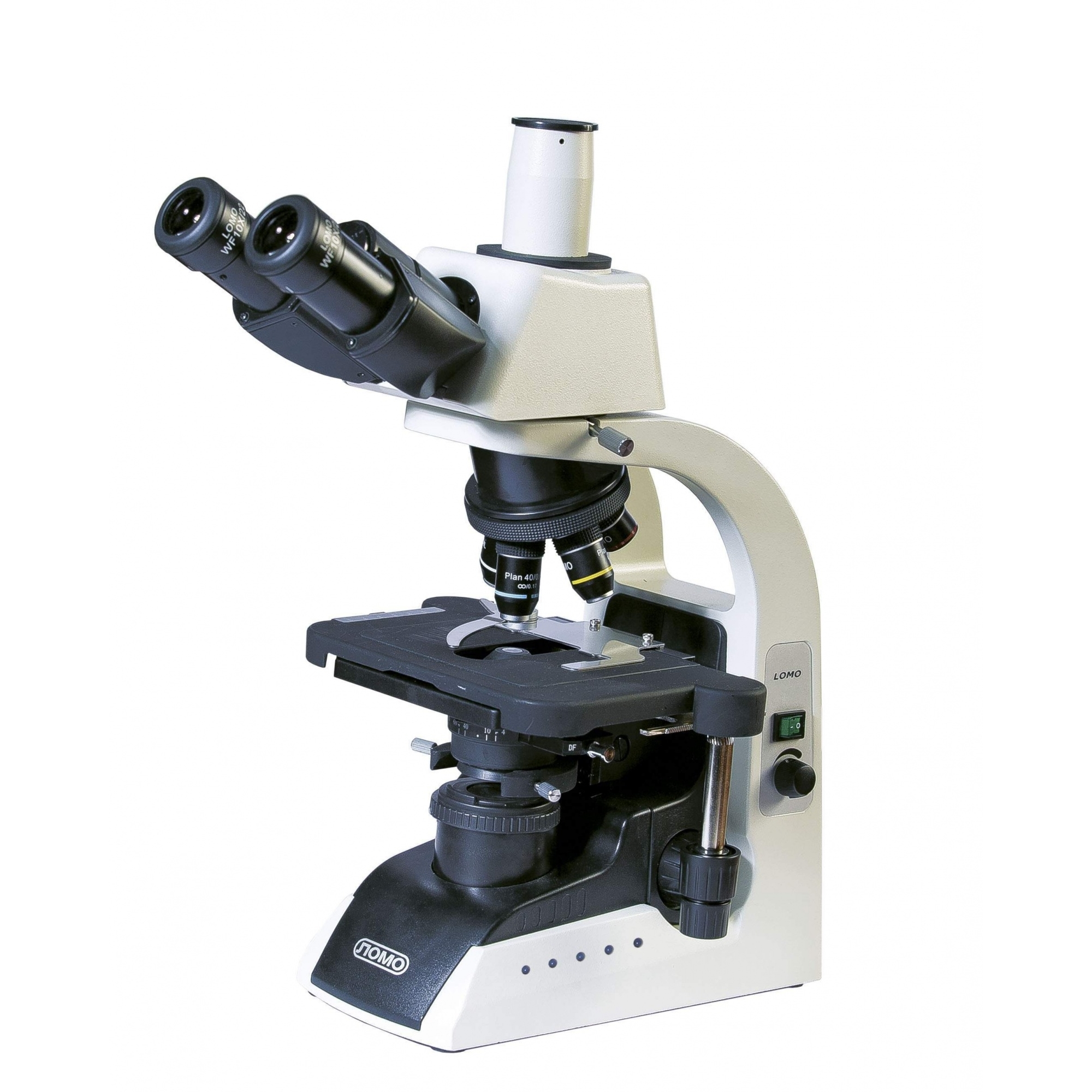

Микроскоп медицинский ЛОМО Микмед-6

Микроскоп медицинский ЛОМО Микмед-6 (вариант поставки в.74)

ЛОМО Микмед-6 — профессиональный клинический микроскоп для лабораторной диагностики и клинической морфологии. Конструкция и оптика ориентированы на повседневную рутинную работу в условиях лаборатории, где важны стабильность изображения, воспроизводимость результатов и удобство доступа к управляемым узлам. Прибор обеспечивает исследование окрашенных и неокрашенных препаратов в проходящем свете по методу светлого поля, поддерживает расширение функционала за счёт дополнительных устройств и остаётся универсальным решением для широкого спектра задач гистологии, цитологии и общеклинических анализов.

Назначение и оптическая схема

Базовый режим работы — наблюдение объектов в проходящем свете по методу светлого поля. Оптическая система построена на бесконечно скорректированной тубусной длине (∞) и использует планахроматические объективы, формирующие плоское поле с минимальными аберрациями по краю. Тринокулярная головка позволяет одновременно вести визуальное наблюдение и организовать фото/видеодокументирование через отдельный порт без вмешательства в работу наблюдателя.

Ключевые особенности конструкции

• Тринокулярная визуальная насадка с углом наклона 30°, межзрачковое расстояние 47–75 мм; изменение положения тубусов регулирует рабочую высоту микроскопа.
• Освещение по методу Келлера с центрируемой и фокусируемой ирисовой полевой диафрагмой, обеспечивающей однородность поля без паразитной засветки.
• Окуляры 10×/22, широкопольные, с диоптрийной регулировкой.
• Пятигнездный револьвер, повернутый «от наблюдателя» для комфортной смены объективов; вращение в любом направлении.
• Объективы планахроматы ∞: 4/0,10; 10/0,25; 40/0,65; 100/1,25 МИ.
• Двухкоординатный столик со стеклокерамической вставкой, диапазон перемещений 79×54 мм, возможна установка двух препаратов.
• Коаксиальный привод перемещений справа; коаксиальные рукоятки грубой/точной фокусировки слева, справа — рукоятка точной; ограничение верхнего положения столика.
• Конденсор Аббе A=0,9 (1,25 МИ) с ирисовой апертурной диафрагмой; светофильтры: синий, зеленый, желтый.
• Источник света — светодиод 5 Вт «белого» свечения, ресурс 30 000 ч; блок питания со встроенной плавной регулировкой яркости в штативе.
• Система «менеджера света»: два ряда из 10 синих светодиодов (по 5 с каждой стороны основания) для визуального контроля и комфортной работы в затемнённой лаборатории.
• Узел коллектора съёмный, на салазках, с вентиляционными отверстиями — упрощает обслуживание и замену источника света без изменения положения штатива.
• Все оптические элементы изготовлены из стекла; в комплект входит плотный пылезащитный чехол.

Технические характеристики

• Видимое увеличение: 40–1000×, до 1500× при использовании окуляров 15×.
• Визуальная насадка: тринокулярная, увеличение 1,0×, угол наклона 30°.
• Окуляры: 10×/22, широкопольные, с диоптрийной регулировкой.
• Револьвер: пятигнездный, повернут к штативу, двунаправленное вращение.
• Объективы (∞): 4/0,10; 10/0,25; 40/0,65; 100/1,25 МИ.
• Предметный столик: двухкоординатный, стеклокерамика, 79×54 мм, установка двух препаратов; рукоятки справа.
• Фокусировка: коаксиальные рукоятки грубой/точной слева, точная справа; ограничение по высоте; регулировка тугости хода.
• Конденсор: Аббе A=0,9 (1,25 МИ), ирисовая апертурная диафрагма; светофильтры синий/зеленый/желтый.
• Освещение: встроенное по Келлеру, центрируемая и фокусируемая полевая диафрагма.
• Штатив: унифицированный (патент № 84195), система «менеджера света» с пятиуровневыми точечными светодиодами по обеим сторонам основания.
• Источник света: LED 5 Вт «белый»; питание от сети 220 В, 50 Гц; блок питания встроенный, плавная регулировка яркости.
• Габариты, мм: 270×550×560; в упаковке 300×400×530.
• Масса, не более: 16 кг.

Расширение функционала

С дополнительными устройствами микроскоп поддерживает методы темного поля, фазового контраста, поляризации и флюоресценции. Это позволяет адаптировать прибор к расширяющемуся спектру задач лаборатории без замены базовой платформы.

• Конденсор темного поля КОН М6-7, A=1,25–1,36 МИ.
• Устройство фазового контраста и темного поля ФАТЕК М6-7.
• Устройство простой поляризации.
• Тринокулярная насадка со светоделением 100/0 или 0/100 для подключения цифровой камеры к TV-порту.
• Дополнительные объективы: планахроматы 2×; 20×; 60×; 50× МИ.
• Окуляры: 10×/22 со шкалой; 15×/16; 30×/7; 10× с подвижным указателем.
• Микрометр окулярный винтовой МОВ-1-16×.
• Опции эргономики: устройство быстрой рефокусировки; перенос рукояток столика для леворукого управления.

Практические преимущества

Реализованная схема освещения по Келлеру и высокая культура изготовления стеклянной оптики обеспечивают контрастное, равномерное поле без виньетирования и паразитных бликов, что критично при оценке тонких морфологических признаков. Стеклокерамическая поверхность столика устойчива к химическим реагентам и механическим нагрузкам, а коаксиальные рукоятки дают тонкое, предсказуемое наведение на резкость. Сервисные решения — съёмный узел коллектора и встроенный блок питания — сокращают время простоя и упрощают регламентные работы.

Соответствие и регистрация

Микроскоп МИКМЕД-6 внесен в Государственный реестр изделий медицинского назначения. Регистрационное удостоверение № ФСР 2010/08205. Сертификат соответствия № POCC RU.32766.04ПГС0.ОС02.0846.
